2-WAY Profi výhybka 500/1000W
Výhybka je navrhnutá pre boxy SP-350PA. Strmosť je pre basové pásmo 12dB/oct. A pre výškové je 18dB/oct. . Deliaca frekvencia je pre basové pásmo 2,5kHz a pre výškové začína pri 1,5kHz. Výhybka obsahuje ochranu výškového reproduktoru pomocou žiarovky 24V/21W. Na výškový reproduktor je daný aj útlm o 5dB pomocou sériovo-paralelného zapojenie štyroch odporov. Sú použité axiálne bipolárne kondenzátory.
Hodnoty súčiastok:
L1.............0,6mH
L2.............1,1mH
C1............4u7/100V
C2............18uF/100V
C3............6u8/100V
C4,C5.......4u2/100V
R1,R2........2R2/5W
R3,R4........22R/10W
Ziarovka.....24V/21W
Konektory...Faston 6,3mm
V prípade záujmu o plošný spoj na výhybku alebo priamo o jej výrobu ma kontaktujete pomocou e-mailu uvedeného na stránke

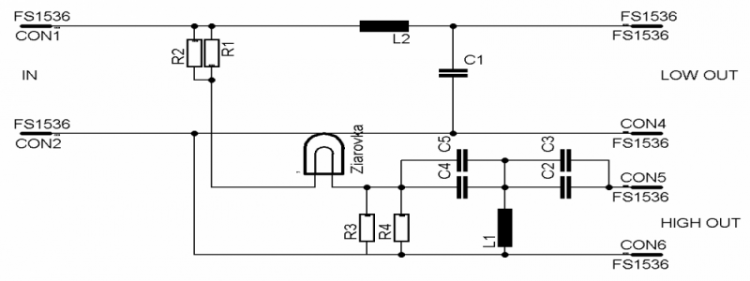

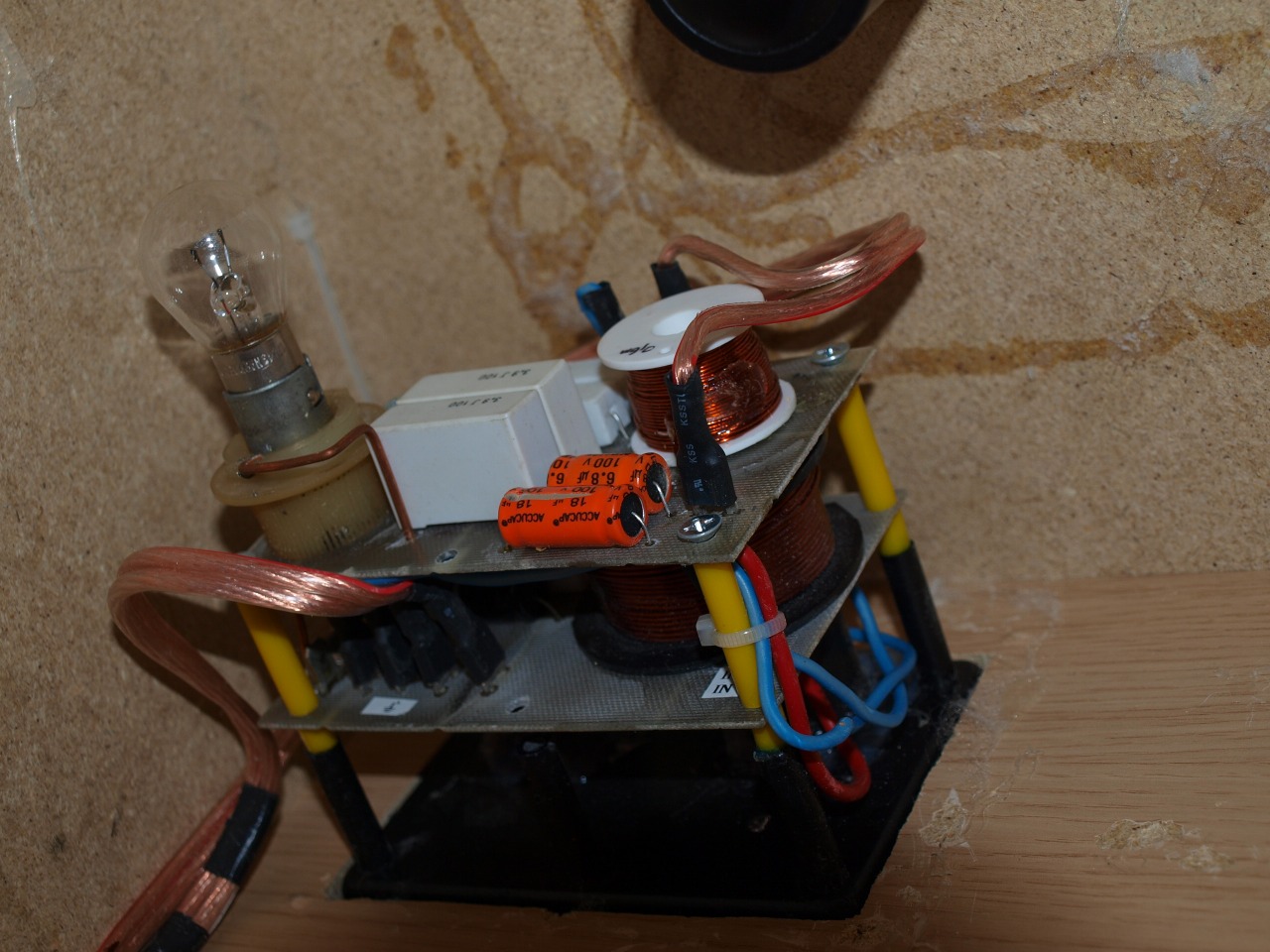

FOTO:
