VU Metre

17.09.2013 17:35

Indikátor VU metrov je zapojený podľa katalógového zapojenia pre LM3915 a schéma je na obrázku. Na vstupe tohto integrovaného obvodu je jednoduchý jednocestný usmerňovač tvorený diódou D1, v tomto prípade 1N4007, ktorá má za úlohu meniť striedavé napätie z výstupu zosilňovača na jednosmerné. Usmernené napätie sa filtruje kondenzátorom C1 (100nF). Použitím vyššej kapacity kondenzátora by indikátor reagoval na výkonové špičky pomalšie. Trimrom P1 nastavujeme úroveň vstupného napätia. Konektor K1 slúži na pripojenie káblov k dip prepínaču umiestneného na zadnom paneli, ktorý slúži na prepínanie funkcií Vu metrov a to DOT/BAR.

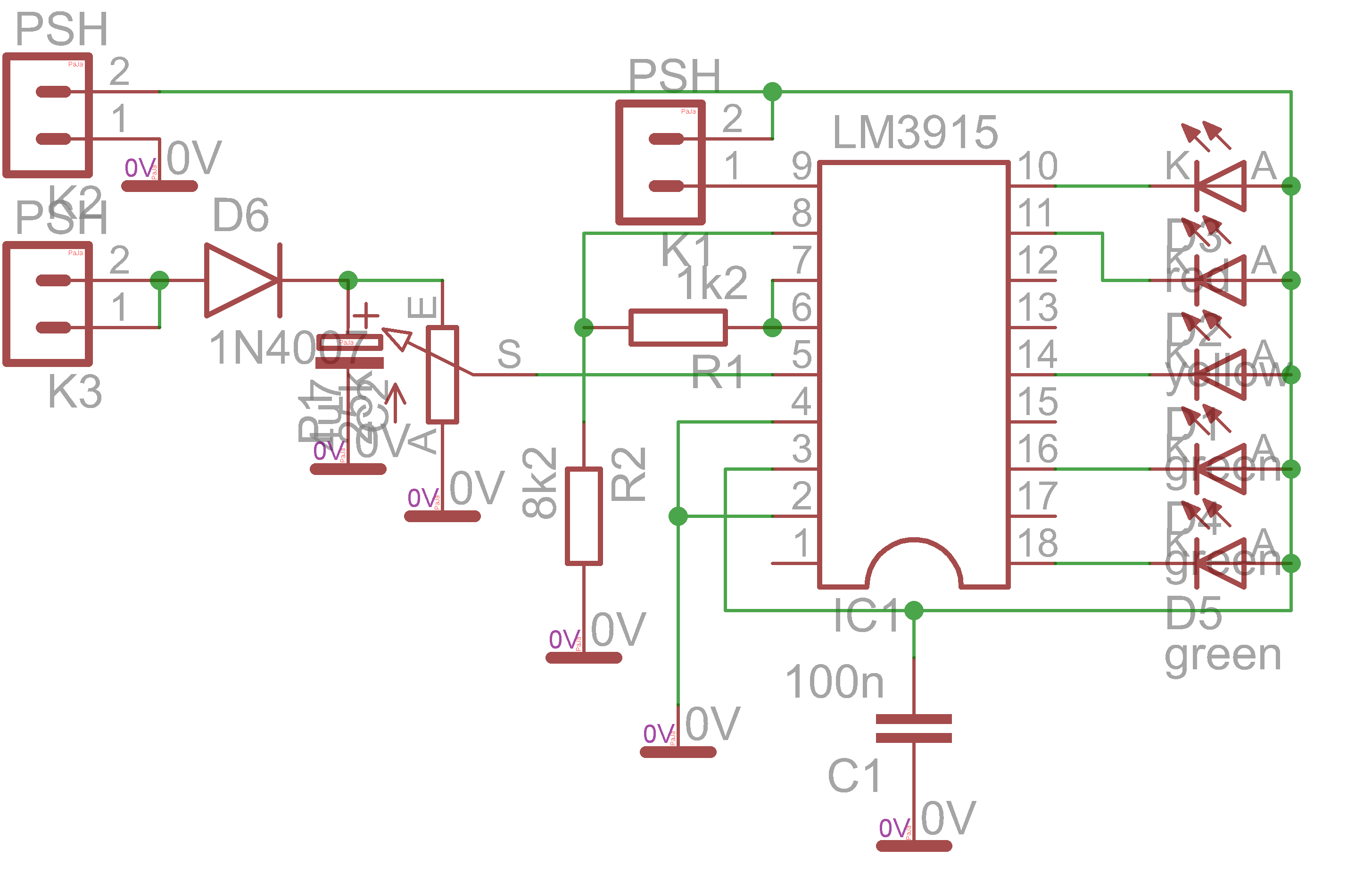

Schéma:

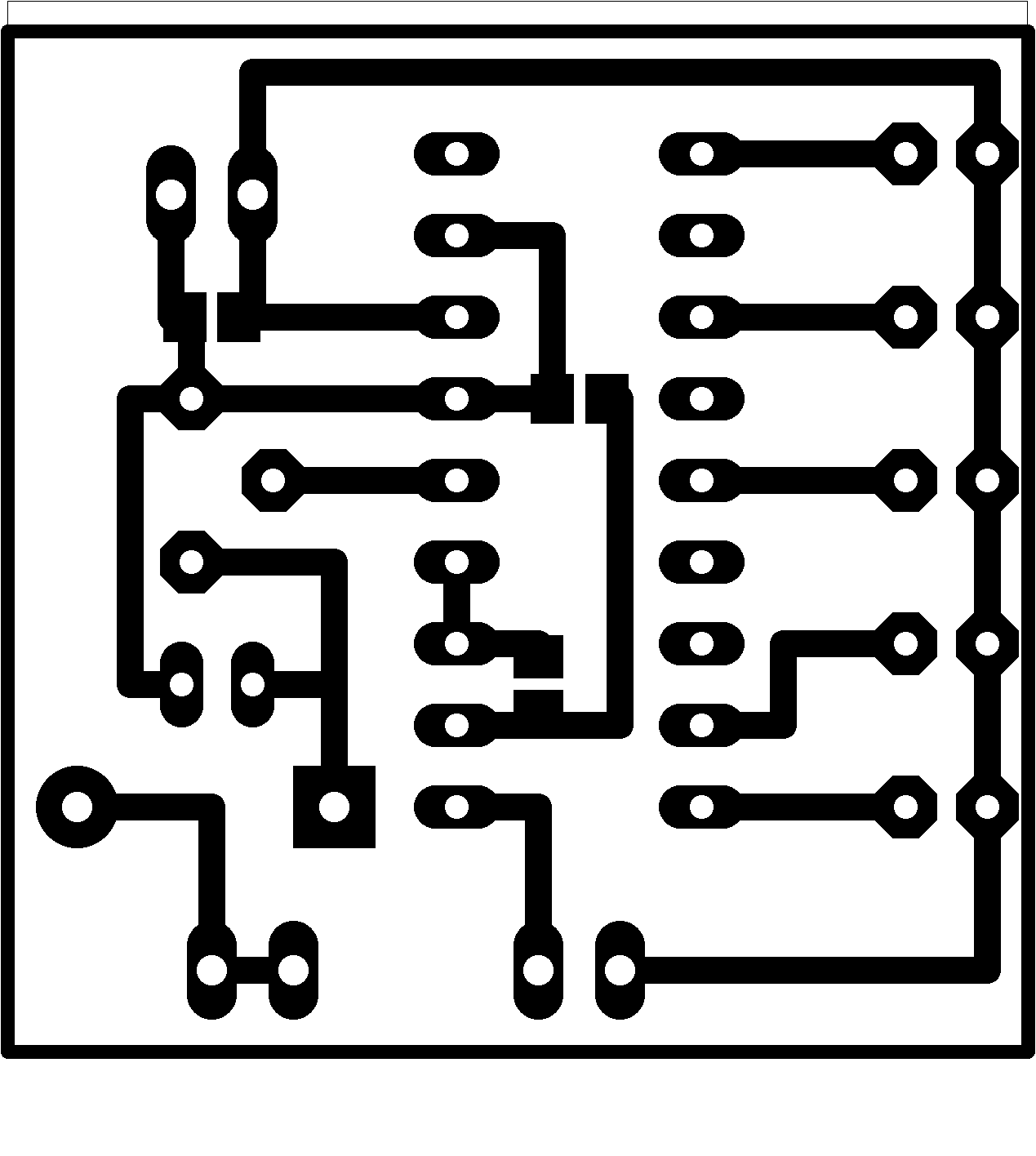

DPS:

Osadenie:
